坑边闲话：iSCSI 块共享协议在数据中心里应用非常广泛，许多 NAS 玩家也仅仅只会在群晖、TrueNAS 等系统上使用 GUI 进行配置。其实在标准的通用 Linux 上配置 iSCSI server 非常简单，理解了原理之后，配置所需的实际步骤其实非常少。本文详细介绍如何在 Debian 12 系统上配置 iSCSI target.

iSCSI 服务端被称为 target，在 Linux 生态中有不同的 target 代码实现，本文推荐使用现代内核支持的 LIO（Linux-IO Target），这是官方主流方案，稳定、灵活、内核级支持。

常见 target 实现的特性如下表所示。

实现方式 服务名称 管理工具 备注
LIO (Linux-IO Target) 内核模块，服务名 rtslib-fb-targetctl targetcli / targetcli-fb 默认、内核集成、现代系统首选
TGT (SCSI Target Framework) tgt 服务 tgtadm, tgt-admin 老牌项目，用户态，简单轻量，但不再积极维护
SCST scst 内核模块 + 用户空间管理工具 scstadmin 高性能、支持更复杂的 IO 策略，但配置复杂
IET (iSCSI Enterprise Target) 已废弃 iscsitarget 编辑 /etc/ietd.conf Debian 已弃用，不推荐使用

从功能深度、性能调优能力上来说，SCST 确实比 LIO 更强一些，但也更复杂、更偏向专业/高性能场景。然而 SCST 仅以内核模块形式提供，由于笔者的 ZFS 已经是内核模块形式，因此笔者不打算引入过多的存储内核模块。

有关 iSCSI, ISER (iSCSI Extensions for RDMA), SRP (SCSI RDMA Protocol) 客户端的区别，参加下图。

1
2
3
4
5
6
7
8
普通 iSCSI: 基于 TCP/IP 传统网络的 iSCSI
App → SCSI → iSCSI → TCP/IP → NIC

iSER: 对 iSCSI 的网络部分用 RDMA 网络做了替换
App → SCSI → iSCSI → **RDMA** → RDMA NIC

SRP: 直接用 RDMA 网络传输 SCSI 指令
App → **SCSI over RDMA** → RDMA NIC

1. 安装必要组件·

执行下列命令即可完成 target 所需组件的安装。

1
sudo apt install targetcli-fb

2. 配置 target·

2.1 术语概览·

  • target: 连接目标，即 iSCSI 服务器
  • initiator: 连接发起人，即 iSCSI 客户端

2.2 配置具体的 target·

配置 LIO 的 target 需要使用 targetcli 命令行工具，该工具可以支持

  • 在 targetcli 提供的环境里交互式执行；
  • 也可以通过 targetcli 后缀指令的方式在 shell 中逐条执行。

本文以交互式方式展示。执行下列代码进入交互式环境。

1
sudo targetcli

随后按照注释分别执行各个步骤，完成后端存储存储创建、target 创建、门户监听、认证、ACL 鉴权等操作。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
# --------------------------------------------------------------------------------------
# 步骤 1: 配置后端存储 (Backstore)
# --------------------------------------------------------------------------------------

# 创建一个名为 "dropbox" 的块设备后端存储，并关联到指定的 ZFS 卷。
/backstores/block create name=dropbox dev=/dev/zvol/Samsung_990Pro_Stripe/dropbox

# --------------------------------------------------------------------------------------
# 步骤 2: 配置 iSCSI Target
# --------------------------------------------------------------------------------------

# 创建一个 iSCSI Target，并为其指定全局唯一的 IQN 名称 (服务器的身份标识)。
/iscsi create iqn.2019-08.cn.littlenewton:gtr7-debian

# --------------------------------------------------------------------------------------
# 步骤 3: 在 Target 中创建 LUN、Portal 和 ACL
# --------------------------------------------------------------------------------------

# 在 Target 的 TPG1 中创建一个 LUN (默认为 LUN 0)，并将其链接到之前创建的 "dropbox" 后端存储。
/iscsi/iqn.2019-08.cn.littlenewton:gtr7-debian/tpg1/luns create /backstores/block/dropbox

# 创建一个网络门户 (Portal)，让 Target 在所有 IPv4 地址的 3260 端口上监听连接请求。
/iscsi/iqn.2019-08.cn.littlenewton:gtr7-debian/tpg1/portals create 0.0.0.0 3260

# 创建一个访问控制列表 (ACL)，只允许来自指定 IQN (客户端 "gtr7-win10") 的连接。
/iscsi/iqn.2019-08.cn.littlenewton:gtr7-debian/tpg1/acls create iqn.2019-08.cn.littlenewton:gtr7-win10

# 设置 TPG 的属性：关闭 CHAP 认证，意味着连接验证完全依赖于上面的 ACL (IQN 白名单)。
/iscsi/iqn.2025-07.com.example:dropbox/tpg1 set attribute authentication=0

# 将 TPG1 中的 LUN 0 映射给这个特定的 ACL，这样授权的客户端才能真正看到这个磁盘。
/iscsi/iqn.2019-08.cn.littlenewton:gtr7-debian/tpg1/acls/iqn.2019-08.cn.littlenewton:gtr7-win10 create mapped_lun=0 tpg_lun=0

# --------------------------------------------------------------------------------------
# 步骤 4: 保存配置
# --------------------------------------------------------------------------------------

# 保存当前配置，使其在系统重启后依然生效。
saveconfig

2.2.1 准备后端存储·

后端存储一般指的是本地的某个块设备，比如

  • 磁带机
  • ZFS 的某个 ZVol
  • LVM 的某个 LV
  • 本地的某个具体的 HDD, SSD 等

只要该设备是块设备，即可通过 iSCSI 共享出去。

然而，在 targetcli 的上下文中，backstore 是一个关联到某个具体块设备的独立抽象概念，它有自己的名字。

2.2.2 设置 iSCSI target·

我们先想象一个更复杂的、高可用的存储环境：

  • 你有一台存储服务器，但它有两个控制器（Controller A 和 Controller B），以防其中一个坏掉。
  • 每个控制器都有自己的网络端口。
  • 客户端（Initiator）可以看到通往同一个 LUN（磁盘）的多条路径（Path），一条通过 Controller A，另一条通过 Controller B。

这时问题来了：客户端应该使用哪条路径？两条路径的性能和状态一样吗？

ALUA 就是用来解决这个问题的。 它允许存储目标器（target）告诉客户端（initiator）每一条路径的状态。常见的状态有：

  • Active/Optimized (活动/优化): 这是首选路径。读写速度最快，延迟最低。
  • Active/Unoptimized (活动/非优化): 这条路径也能用，但是性能较差（例如，数据需要通过控制器之间的内部链接转发）。它通常作为备用路径。
  • Standby (备用): 这条路径当前不可用，但如果主路径失效，它可以被激活。
  • Unavailable (不可用): 路径已断开或有故障。

而 Target Port Group (目标端口组) 就是实现这个机制的工具。 服务器将所有具有相同路径状态的目标端口（Portals）放到同一个组里。例如：

  • tg_pt_gp_A (我们自己命名的组) 可能包含 Controller A 上的所有端口，状态为 Active/Optimized。
  • tg_pt_gp_B 可能包含 Controller B 上的所有端口，状态为 Active/Unoptimized。

当客户端连接时，它会查询这些组的状态，然后智能地选择最优的路径（Active/Optimized）来发送 I/O 请求，同时知道如果主路径失效，可以切换到次优路径（Active/Unoptimized）。

即使在本文描述的如此简单的单路径环境中：

  • 只有一台服务器。
  • 只有一个 iSCSI Target。
  • 只有一个 TPG (tpg1)。
  • 只有一个 Portal (0.0.0.0:3260)

LIO Target（Linux 的 iSCSI 内核模块）仍然使用 ALUA 框架来描述路径状态。

2.2.3 设置 iSCSI ACL·

ACL（Access Control List，访问控制列表）用于控制哪些 initiator（发起端）有权限访问指定的 target（目标端）。iSCSI 默认采用“白名单”策略：只有被明确列入 ACL 的 initiator 名称，才被允许连接到对应的 target. 若 ACL 为空，则代表拒绝所有 initiator 连接该 target（即默认拒绝）。为了增强安全性，通常需要结合 CHAP（Challenge-Handshake Authentication Protocol）认证机制共同使用。

需要注意的是，这里的 ACL 控制 并不涉及身份验证，仅仅是基于 Initiator IQN 的访问限制。这意味着安全性有限，因为 initiator 名称是可以在客户端随意伪造或修改的，因此依赖 ACL 并不能提供真正的安全隔离。建议在生产环境中始终搭配 ACL 和 CHAP 双重机制，以避免伪造 initiator 名称所带来的潜在风险。

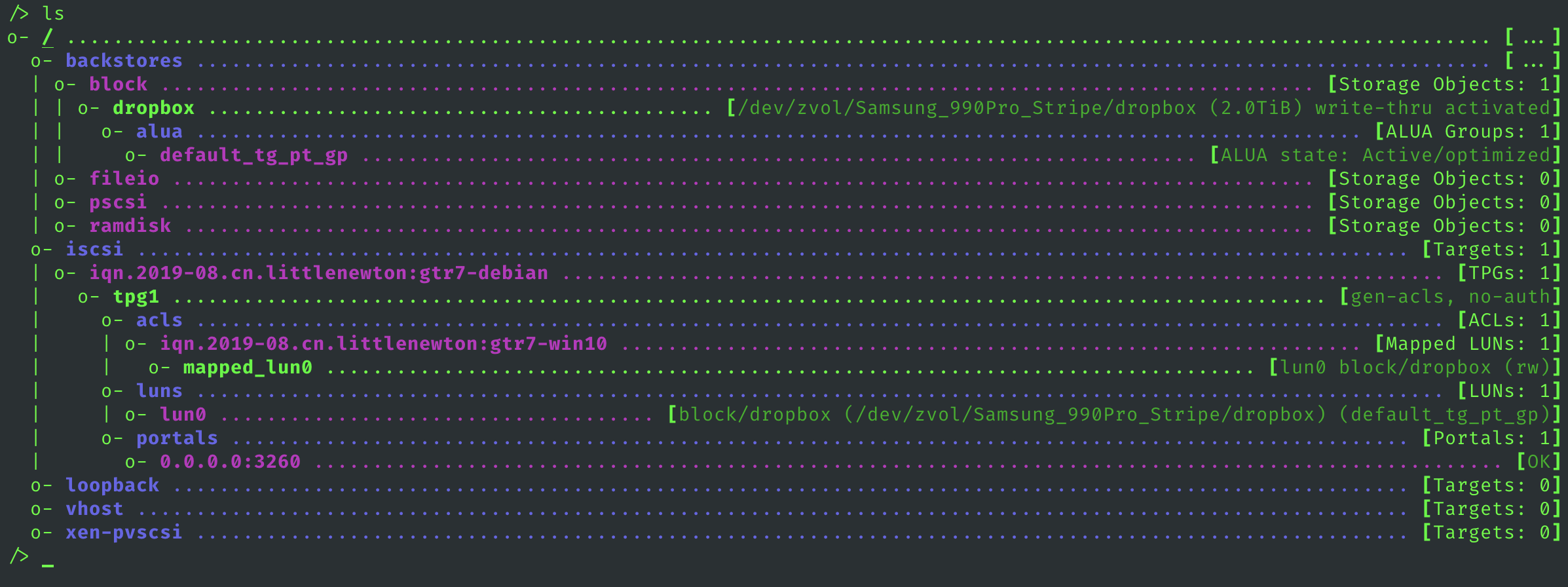

2.2.4 最终效果展示·

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
sudo targetcli ls
o- / ......................................................................................................................... [...]
  o- backstores .............................................................................................................. [...]
  | o- block .................................................................................................. [Storage Objects: 1]
  | | o- dropbox ........................................... [/dev/zvol/Samsung_990Pro_Stripe/dropbox (2.0TiB) write-thru activated]
  | |   o- alua ................................................................................................... [ALUA Groups: 1]
  | |     o- default_tg_pt_gp ....................................................................... [ALUA state: Active/optimized]
  | o- fileio ................................................................................................. [Storage Objects: 0]
  | o- pscsi .................................................................................................. [Storage Objects: 0]
  | o- ramdisk ................................................................................................ [Storage Objects: 0]
  o- iscsi ............................................................................................................ [Targets: 1]
  | o- iqn.2019-08.cn.littlenewton:gtr7-debian ........................................................................... [TPGs: 1]
  |   o- tpg1 .................................................................................................. [gen-acls, no-auth]
  |     o- acls .......................................................................................................... [ACLs: 1]
  |     | o- iqn.2019-08.cn.littlenewton:gtr7-win10 ............................................................... [Mapped LUNs: 1]
  |     |   o- mapped_lun0 ............................................................................... [lun0 block/dropbox (rw)]
  |     o- luns .......................................................................................................... [LUNs: 1]
  |     | o- lun0 ..................................... [block/dropbox (/dev/zvol/Samsung_990Pro_Stripe/dropbox) (default_tg_pt_gp)]
  |     o- portals .................................................................................................... [Portals: 1]
  |       o- 0.0.0.0:3260 ..................................................................................................... [OK]
  o- loopback ......................................................................................................... [Targets: 0]
  o- vhost ............................................................................................................ [Targets: 0]
  o- xen-pvscsi ....................................................................................................... [Targets: 0]

总结·

本文详细介绍了在 Linux 上部署 Linux-IO 类型的 iSCSI target 的全过程。

由于服务器性能比较复杂而且不需要特别高的性能，因此本文忽略了 benchmark 展示部分。实际上，本文所使用的软硬件架构非常复杂，不属于常规操作。

  • 宿主机：零刻 GTR7
  • CPU & Mem: AMD 7840HS, 32GB DDR5 5600MHz SODIMM *2
  • 硬盘：Samsung 990 Pro 4TB
  • 宿主机系统 & 虚拟化方案：Windows 10 Pro, Hyper-V
  • 虚拟机：Debian 12
  • 虚拟机磁盘：使用 Hyper-V 物理磁盘，将 Samsung 990 Pro 4TB 映射给虚拟机使用。

在该场景下，Windows 10 宿主机通过 Hyper-V 网络连接虚拟机的 iSCSI targe，存储吞吐可以达到 1.1GB/s 以上，足以满足 Dropbox 网盘的文件存储需求。不过后来在升级了 ZFS、宿主机之后，吞吐性能有很大下降，由于缺乏控制变量的条件，所以暂且不做深入分析。
